磁浮子液位開關的測量原理
發布時間：2023-03-30 08:44:06瀏覽次數：
528
磁浮子液位開關是借助于阿基米德定律及力平衡原理而工作的。
當液位上升時，浮筒失去自重，支承點杠桿力發生變化，通過稱重傳感器測得浮筒浮力的大小，即可得到液面的高度。經轉換，輸出與液位高度成比例的4～20mA.DC標準信號。遠傳至控制室，實現遠程液位顯示或工藝流程的控制。

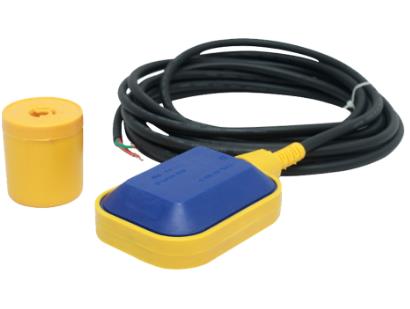

磁浮子液位開關
利用不同的計算方法，可以測出兩種不同介質的界面高度或某些介質的比重。變送器帶有0～100%指示表，0%為4mA，100%為20mA。
由于介質密度的不同，會影響浮筒浮力的大小，因此，磁浮子液位開關設有密度及零點、量程調節電位器，以便對輸出信號進行調整。
相當于被測液面高度的浮筒懸掛在下杠桿端部，液位上升時，浮筒沉浸在液體中，并受到阿基米德定律向上的浮力作用。其浮力F等于：F=1/4ΠD·H·ρ
工式中：D-浮筒外徑、H-液位高度、ρ-介質密度。
